Hochdruck Injektoren: Bauformen und Varianten

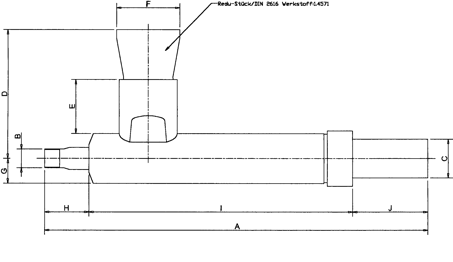

Diese Injektoren sind vollständig aus Edelstahl gefertigt und werden mit Druckluft (4 – 6 bar) versorgt. Die Fördermengen liegen zwischen 0,1 und ca. 750 kg/h, je nach Material und Förderentfernung.
Typ |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
15 |
154,3 |
∅10 |
∅17 |
95 |
25,2 |
∅60,3 |
15 |
27 |
59,3 |
68 |
20 |
205,3 |
∅14 |
∅22 |
112 |
25,2 |
∅76,1 |
15 |
41 |
59,3 |
105 |
25 |
381 |
∅16 |
∅26,9x2 |
160 |
53 |
∅76,1 |
25 |
48 |
249 |
84 |
30 |
381 |
∅16 |
∅33,7x2 |
160 |
53 |
∅76,1 |
25 |
48 |
249 |
84 |
40 |
559 |
R3/4" |
∅44,5x2,6 |
170 |
78 |
∅89,9 |
30 |
62 |
367 |
130 |
50 |
576 |
R3/4" |
∅57x3,2 |
205 |
75 |
∅114,3 |
40 |
55 |
376 |
145 |
65 |
695 |
R1" |
∅70x2,9 |
232 |
97 |
∅114,3 |
45 |
80 |
477 |
138 |
Ähnlich, aber preisgünstiger sind die sogenannten T-Injektoren, bei denen Düse und Diffusor komplett ausgetauscht werden können.
Im konkreten Bedarfsfall helfen wir Ihnen gerne bei der Auswahl.

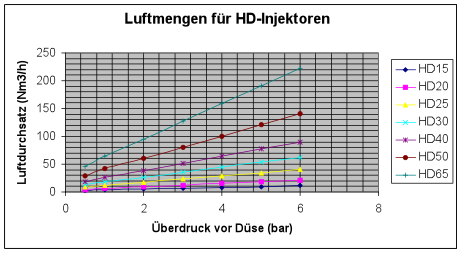

Bitte entnehmen Sie den Luftdurchsatz für die Injektoren der nachfolgenden Tabelle:

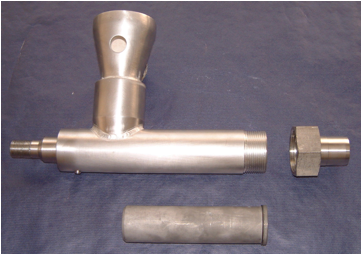

Obiges Bild zeigt den modularen Aufbau des Injektors, Verschleißteile wie Diffusor oder Düse sind einzeln austauschbar und reduzieren bei eventuellem Verschleiß die Instandhaltungskosten beträchtlich.
PDF-Download
